Tehkan World Cup (set 1)
| dumper | f205v |
| date | 14/10/2007 |
| emulator | MAME 0.33b7 |
| dev | Ernesto Corvi, Roberto Fresca |
| name | tehkanwc on ProgettoEMMA tehkanwc on Arcade Database |
| description | Tehkan World Cup (set 1) |
| year | 1986-06-18 |
| manufacturer | Tehkan |
Technical references
CPUs
| QTY | Type | clock | position | function |
|---|---|---|---|---|
| 1x | D780C-1 | CPUs board | 8-bit Microprocessor - main | |
| 1x | D780C | CPUs board | 8-bit Microprocessor - main | |
| 1x | D780C | CPUs board | 8-bit Microprocessor - sound | |
| 1x | 5205 | CPUs board | ADPCM Speech Syntesis IC - sound | |
| 2x | YM2149F | CPUs board | Programmable Sound Generator - sound | |
| 1x | LM324 | CPUs board | Quad Operational Amplifier - sound | |
| 1x | oscillator | 3.579545MHz | ROMs board | |
| 1x | oscillator | 18.4320MHz | ROMs board |
ROMs
| QTY | Type | position | status |
|---|---|---|---|
| 5x | P27128A | CPUs board 1,2,3,4,5 | dumped |
| 1x | MBM27256 | CPUs board 4 | dumped |
| 1x | P27128A | ROMs board 9 | dumped |
| 1x | D27128A | ROMs board 10 | dumped |
| 2x | TMS27C256 | ROMs board 7,11 | dumped |
| 1x | M27256 | ROMs board 8 | dumped |
RAMs
| QTY | Type | position |
|---|---|---|
| 3x | YH6116P-15 | CPUs board |
| 1x | TMM2116P-10 | CPUs board |
| 1x | M58725P | ROMs board |
| 1x | MB8416A-15 | ROMs board |
| 1x | MB8126-15 | ROMs board |
PLDs
| QTY | Type | position | status |
|---|
Others
1x 22x2 edge connector (CPUs board)
2x 50 pins flat cable connector from CPUs board to ROMs board
1x trimmer (volume) (CPUs board)
2x 8x2 switches DIP (CPUs board)
1x 4x2 switches DIP (CPUs board)
Notes
CPUs board = DG860618A-HAY3
ROMs board = DG860618B-4069
update 20110521 from Kirmo:
Questa scheda è progettata per lavorare con due joystick, uno per cuiascun giocatore, ed 1 pulsante di tiro. Non presenta nessuno schedino aggiunto per l'hackeraggio dei controlli.
Il movimento del joystick è gestito/decodificato da una coppia demultiplexer 74LS157. In tutto sono presenti quattro 74LS157, due per ciascun joystick.
Il codice del programma di gioco che gestisce i controlli è il medesimo di quello del bootleg set 2, quindi legge il valore a 8 bit posto sulle uscite della coppia dei demultiplexer, la CPU di scrivere il valore 128 (come accadeva nel presettaggio dei contatori della PCB bootleg 2) ovviamente senza alcun esito poichè i 74LS157 non possono essere presettati come i 74LS191, e poi prosegue nuovamente il ciclo.
Siccome però il programma si aspetta di trovarsi sempre il valore 128 a joystick in posizione neutra, e siccome non è possibile avere il presettaggio "software", i progettisti della scheda hanno ingegnerizzato la circuiteria di controllo in modo tale che a joystick in posizione neutra, alla CPU arrivi il valore 129; anche se il valore 129 è maggiore di 128, la cpu interpreta comunque questo valore come se non vi fosse alcun movimento di joystick/trackball.
La circuiteria relativa ai controlli di questa PCB è stata progettata per fornire i seguenti valori alla CPU:
- joystick in posizione neutra (=nessun pulsante premuto) = 129
- joystick "up" o "right" = 21
- joystick "down" o "left" = 145
Ci si potrebbe aspettare che gli ultimi due valori elencati fossero uguali, invece no (cosa che lo sono sul MAME). Questo ha una ripercussione sul gioco, infatti giocando sulla PCB, muovendo il joystick verso l'alto o verso destra, la corsa del giocatore è più lenta rispetto alla corsa muovendo il joystick verso il basso o verso sinistra. Anche la potenza di tiro del pallone è diversa: all'indietro e a destra il tiro risulta più debole, in avanti e a sinistra il tiro è più forte; che sia una cosa voluta al fine di permettere di effettuare passaggi senza "sparare" il pallone?
Files
-

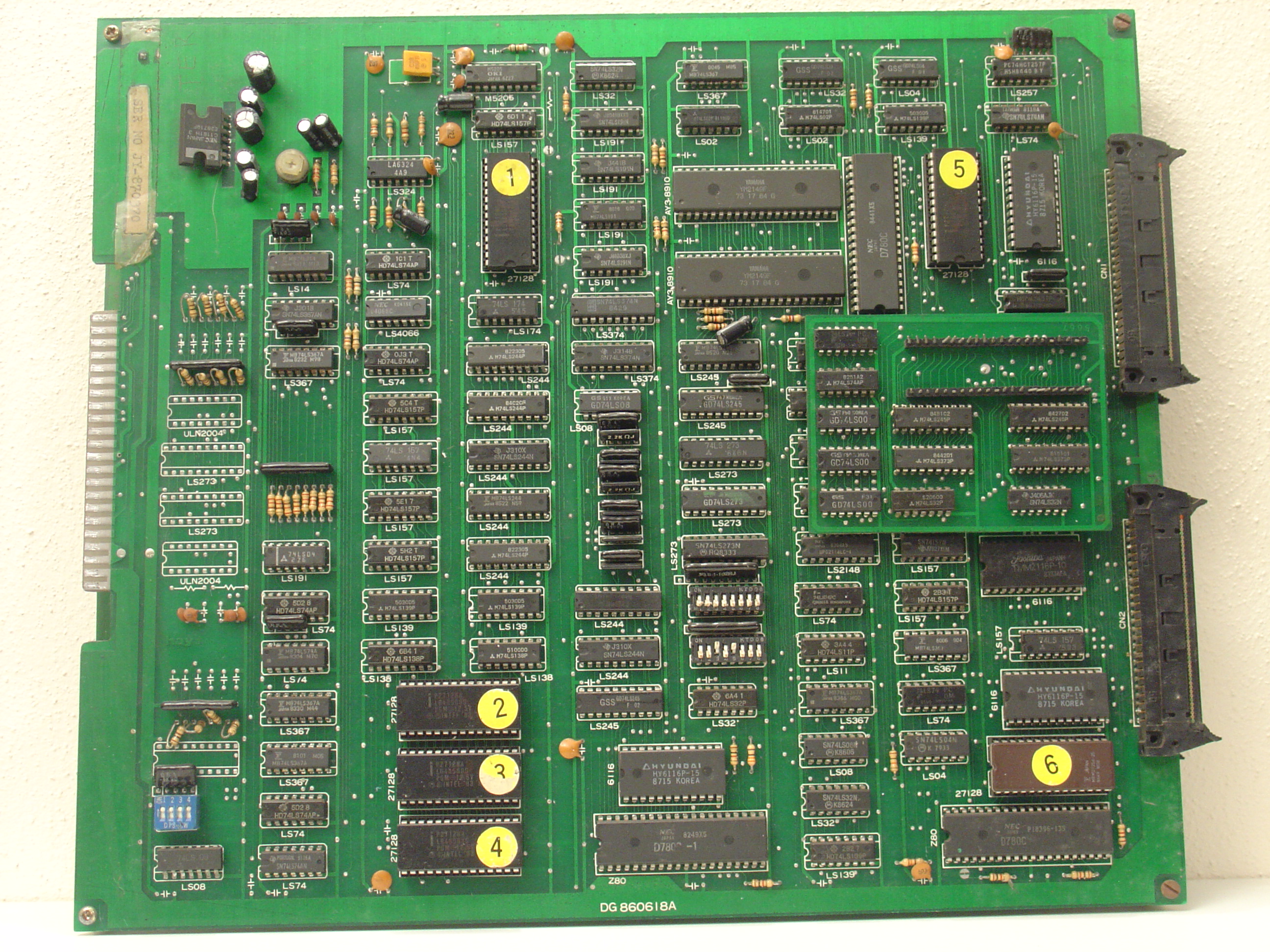

CPUs PCB component side
-

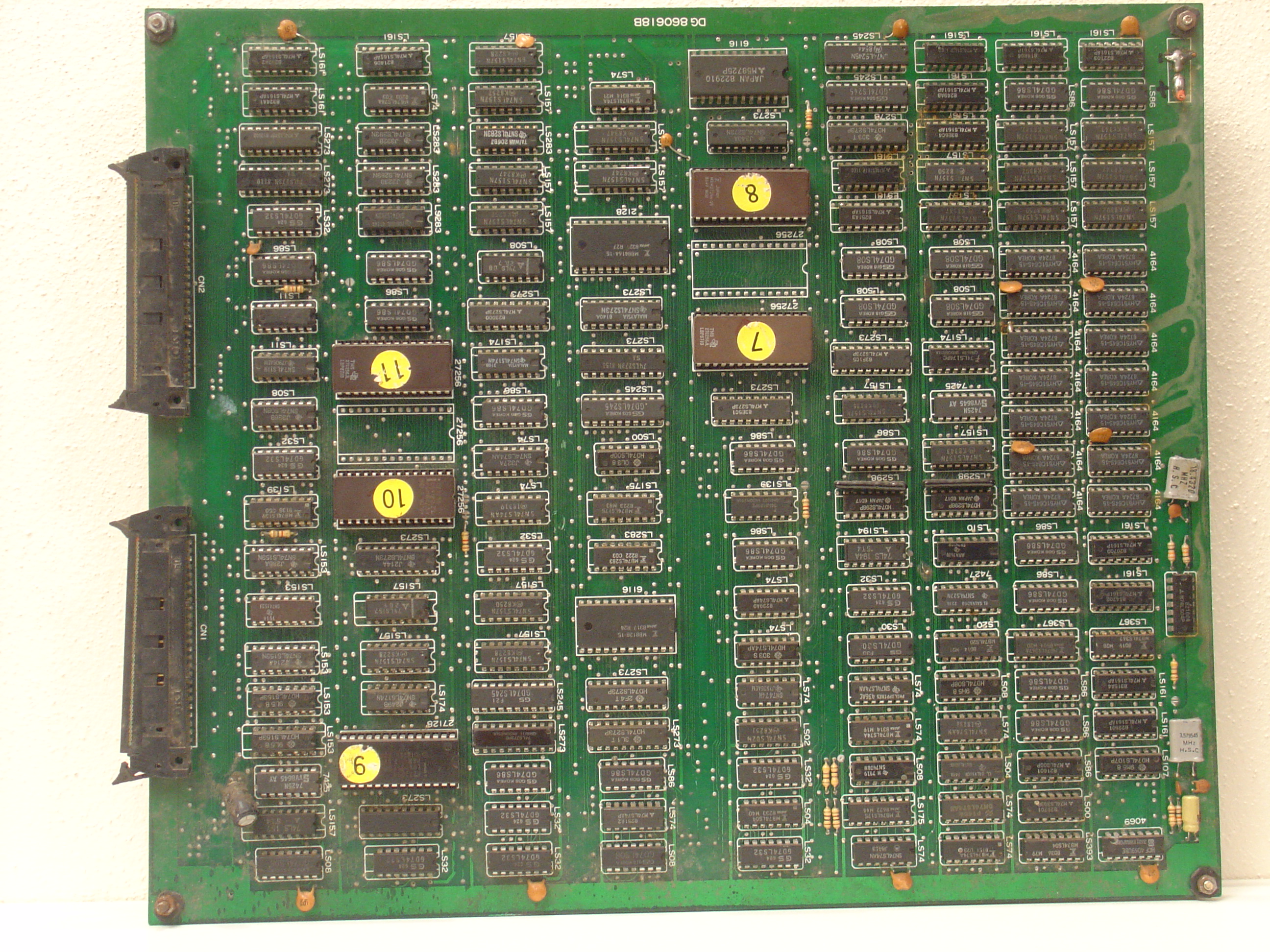

ROMs PCB component side
-
